Органы управления колесным трактором Т-150К, контрольные приборы и сигнализация показаны на рис. 5:
Рулевое управление трактора Т-150К
1 — блок предохранителей. Установлен внутри вещевого ящика;
2 — контрольная лампа. Загорается зеленым светом при включении включателя «массы». Когда начинает работать генератор, свет лампы становится более слабым;
3 — включатель «массы». Нажатием на центральную кнопку «минус» аккумуляторной батареи подключается на «массу» трактора Т-150К, нажатием на боковую кнопку — отключается;
4 — указатель давления масла в гидравлической системе коробки передач. Действует только при работающем двигателе СМД;
5 — головка крана управления стеклоочистителем. Стеклоочиститель включается поворотом головки крана против часовой стрелки. Вращением головки регулируется екорость стеклоочистителя;
7 — переключатель указателей поворота. Переводом рукоятки влево включаются указатели левого поворота, переводом вправо — правого поворота. После окончания поворота необходимо перевести рукоятку в нейтральное положение;
8 — манометр двухстрелочный для контроля давления воздуха в пневматической системе привода тормозов. Стрелка верхней шкалы показывает давление в пневматической системе трактора Т-150К, нижней шкалы—давление воздуха, подводимого к тормозным камерам;
Рис. 5. Органы управления и контрольные приборы трактора Т-150К (Рулевое управление)
9 — переключатель вентиляторов. При переводе рукоятки вниз включается обдувающий вентилятор, при переводе ее вверх включается вентилятор-пылеотделитель;
10 и 11 — включатели плафона кабины и зядних фар. Плафон и задние фары включаются переводом рукоятки соответствующего включателя в верхнее положение;
12 — тахоспидометр. Показывает скорость трактора Т-150К (в км/ч) на четырех концентричных шкалах, размещенных в верхней части прибора (в соответствии с включенной передачей транспортного ряда) и скорость вращения коленчатого вала на шкале, размещенной в нижней части прибора. Счетчик отсчитывает время работы двигателя СМД-60 в часах;
13 — включатель стартера. Стартер включается поворотом ключа по часовой стрелке до упора;
14 — кнопка выключения зажигания пускового двигателя (выключается нажатием на кнопку);
15 — указатель давления масла в системе смазки двигателя (действует во время работы двигателя трактора Т-150К);
16 — амперметр. Контролирует зарядно-разрядный режим аккумуляторной батареи;
17 — указатель температуры жидкости в системе охлаждения двигателя;
18 — рукоятка центрального переключателя света.
0 — рукоятка вдвинута до отказа, освещение выключено; 1 — рукоятка наполовину вытянута, включены габаритные фонари или ближний свет передних фар (в зависимости от положения ножного переключателя света); II — рукоятка полностью вытянута, включен дальний или ближний свет передних фар (в зависимости от положения ножного переключателя света).
Установкой рукоятки в положение I или II включаются также освещение приборных щитков и задние габаритные фонари. Вращением рукоятки изменяется яркость освещения приборов;
19 — рулевое колесо;
20 — кнопка звукового сигнала;
21 — рычаг ручного управления топливным насосом основного двигателя СМД-60. С перемещением рычага к себе подача топлива увеличивается. Крайнее переднее положение рычага соответствует прекращению подачи топлива; Коробка передач трактора Т-150К - схема переключения
22 — рычаг переключения рядов раздаточной коробки и ходоуменьшителя. Схема переключения передач (кпп) трактора Т-150К показана на рис. 6;
23 — кнопка проверки состояния контрольных ламп аварийной температуры охлаждающей жидкости и аварийного давления масла в системе смазки. При нажатии на кнопку контрольная лампа должна загореться красным светом, что свидетельствует о ее исправности;
24 — контрольная лампа аварийной температуры охлаждающей жидкости. Загорается красным светом при температуре жидкости в системе охлаждения двигателя 98—104° С;
25 — контрольная лампа аварийного давления в системе смазки двигателя. Загорается красным светом, когда давление масла уменьшается до 1,9—1,3 кгс/см2;
26 — рычаг переключения передач. С перемещением рычага вперед происходит последовательное переключение передач от I до IV;
27 — цепочка управления шторкой радиатора основного двигателя. При перемещении цепочки на себя шторка закрывает соты радиатора. Цепочка может быть зафиксирована в любом положении в пазах направляющей втулки;
28 — цепочка управления воздушной заслонкой карбюратора пускового двигателя. При перемещении тяги на себя заслонка прикрывается;

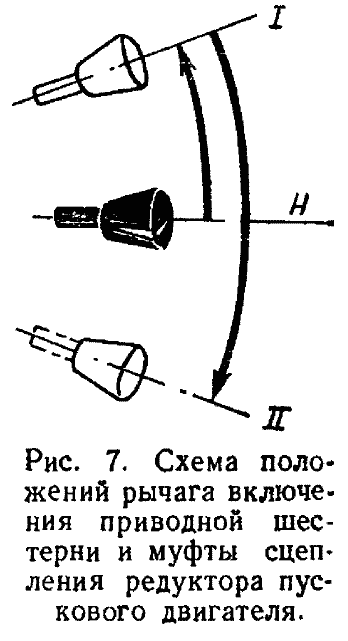

29 — рычаг включения приводной шестерни и муфты сцепления редуктора пускового двигателя. При перемещении рычага вверх (положение I) включается приводная шестерня, при перемещении вниз (положение II) замыкается муфта редуктора. В нейтральном положении рычага (Я) муфта редуктора всегда выключена, а приводная шестерня либо включена, либо выключена. Схема положений рычага показана на рис. 7;
30 — рукоятка управления краником бензоотстойника пускового двигателя П-350. При повороте рукоятки против часовой стрелки краник открывается;
31 — рычаг независимого торможения прицепа;
32 — рычаги управления распределителем гидравлической системы заднего навесного устройства;
33 — педаль управления топливным насосом двигателя. Сблокирована с рычагом 21;
34 — педаль управления тормозным краном;
35 — педаль управления муфтой сцепления;
36 — ножной переключатель света. Предназначен для переключения передних фар с дальнего света на ближний или наоборот при установке рукоятки центрального переключателя 18 в положение II и ближнего света передних фар или передних габаритных фонарей — в положение I;
40 — рычаг включения привода редуктора ВОМ, а также привода от колес трактора насосов гидравлических систем коробки передач и рулевого управления. Схема положений рычага показана на рис. 8;
41 — рычаг включения привода насоса гидравлической системы заднего навесного устройства. При перемещении рычага вперед насос включается.
